Introduction à l'installation du générateur d'hypochlorite de sodium

Introduction aux étapes d'installation degénérateur d'hypochlorite de sodium.

Production efficace de chlore : 50-400 000 g/H

Concentration efficace de chlore : 3-10 g/L

Puissance installée : 0,3-90KW

Taille de l'hôte : personnalisée

Cycle de livraison : 25 jours

WhatsApp : +86 19953182842

E-mail:henry@hoclshine.com


  Contact maintenant

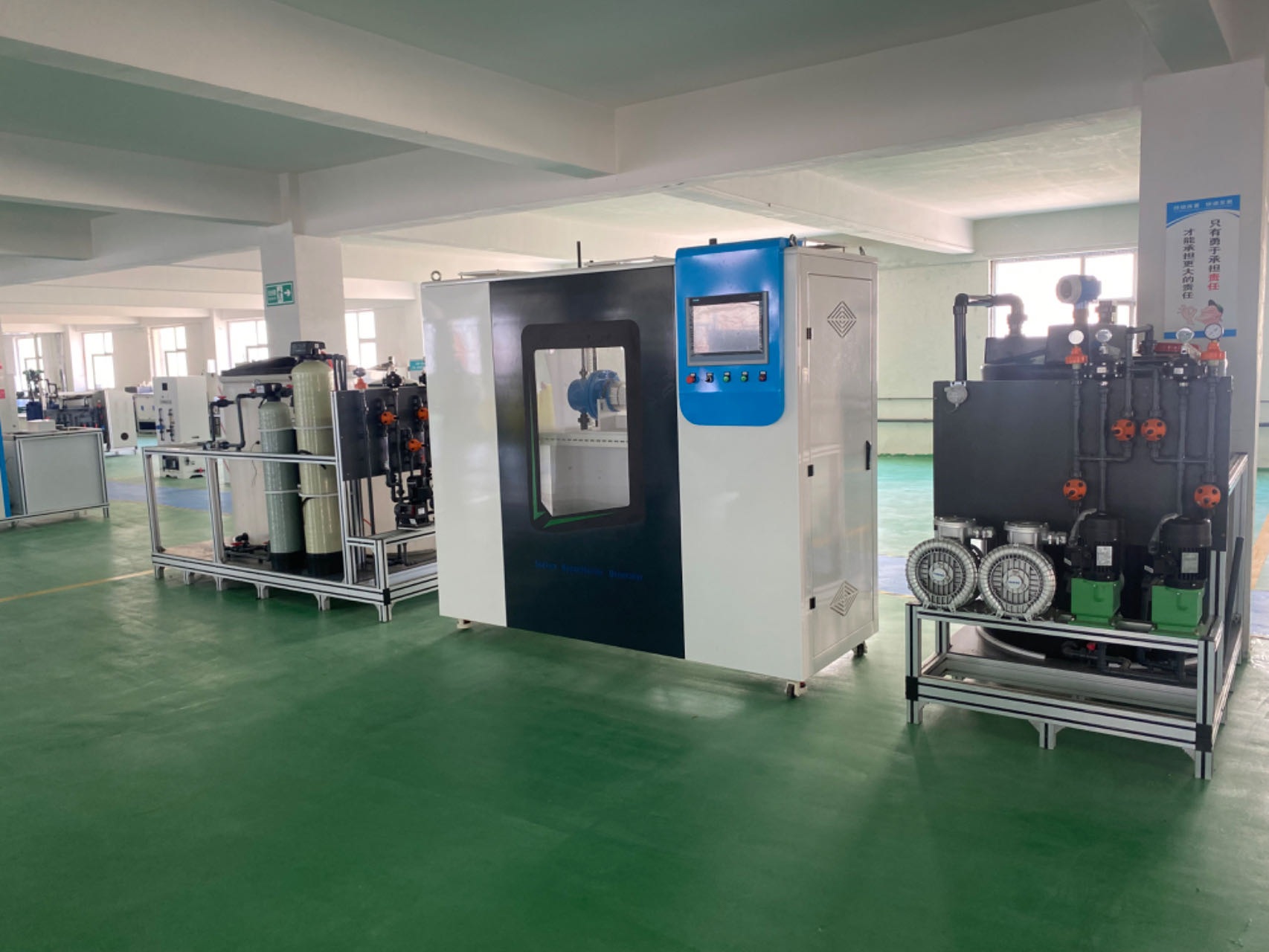

Détails du produit

Détails du produit

L'effet dugénérateur d'hypochlorite de sodiuma été reconnu par un grand nombre d’utilisateurs. Ses avantages incluent un bon effet d’utilisation, la sécurité et la facilité d’approvisionnement en matières premières, qui sont également des raisons de sa popularité. Cependant, afin d'obtenir un bon effet d'utilisation, l'installation du générateur d'hypochlorite de sodium est également une étape très importante, qui nécessite les étapes d'installation correctes.

Paramètre du produit

Production efficace de chlore : 50-400 000 g/H

Concentration efficace de chlore : 3-10 g/L

Puissance installée : 0,3-90KW

Taille de l'hôte : personnalisée

Cycle de livraison : 25 jours

WhatsApp : +86 19953182842

E-mail:henry@hoclshine.com

Avantage du produit

1、Installation de pipelines

- Connectez la source d'eau du robinet à l'entrée d'eau du robinet de l'hôte de l'équipement, et une commande de vanne doit être installée avant que l'eau du robinet ne soit

connecté à l’équipement.

- Raccorder la sortie de la pompe doseuse au point de dosage.

- La boîte à chlore résiduel et la stalle sont installées au mur, et le retour d'eau est raccordé depuis l'entrée inférieure de la stalle, et la sortie

de la stalle est relié au fossé de drainage (canal) (lorsqu'il est équipé d'un détecteur de chlore résiduel).

- Connectez le port de décharge d'hydrogène à l'espace extérieur. La méthode spécifique consiste à raccorder un trou de toiture réservé DN100 perpendiculairement au

équipement, connectez l'orifice de décharge d'hydrogène au trou du toit et élevez-le à 100 cm au-dessus du toit.

2、Installation des circuits

-L'alimentation électrique de la vanne électrique d'entrée, le niveau de liquide élevé, le niveau de liquide faible, l'alimentation électrique de la pompe doseuse et la ligne de commande de la pompe doseuse sont

connecté aux positions des bornes de câblage à l’intérieur de l’armoire de commande.

-L'alimentation électrique du boîtier de chlore résiduel et la ligne de signal de commande sont connectées à la position du terminal de câblage de l'armoire de commande (lorsqu'elle est équipée

avec un détecteur de chlore résiduel).

-Connectez le câble de la cellule électrolytique à la borne de câblage derrière l'armoire de commande. Le tube noir au milieu de la cellule électrolytique est mâle

connecté à l'armoire de commande (+), et le tube blanc argenté à la périphérie de la cellule électrolytique est femelle connectée à l'armoire de commande (-).

Confirmez les connexions positives et négatives et inverses sont strictement interdites.

Diagramme de flux de processus

Diagramme de flux de processus

Certificat de qualification

Certificat de qualification

Scénarios d'application

Scénarios d'application
